Sistemas de Fortificación y Soporte de Roca

ITEM 01 CONTROL DE ROCA

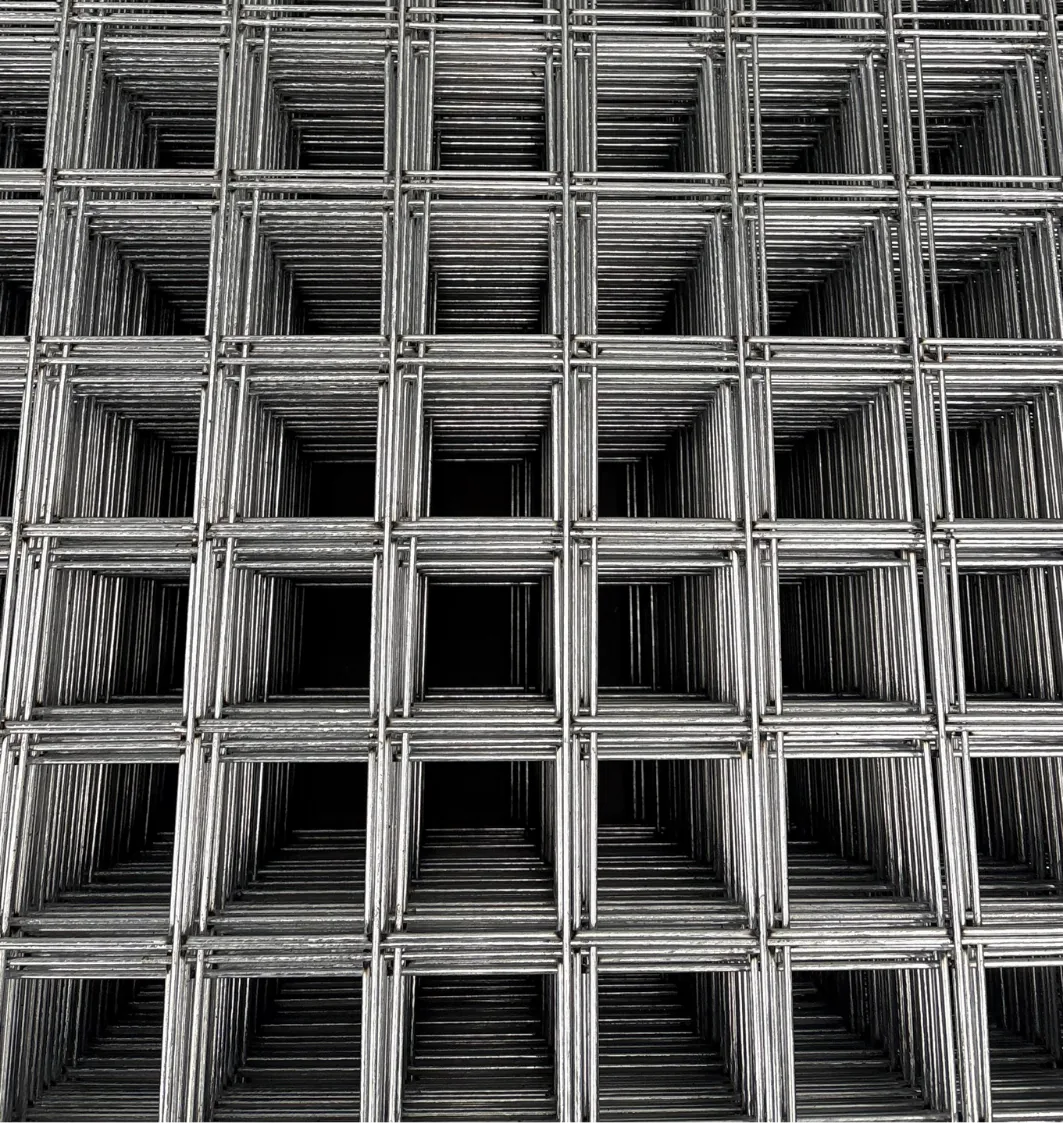

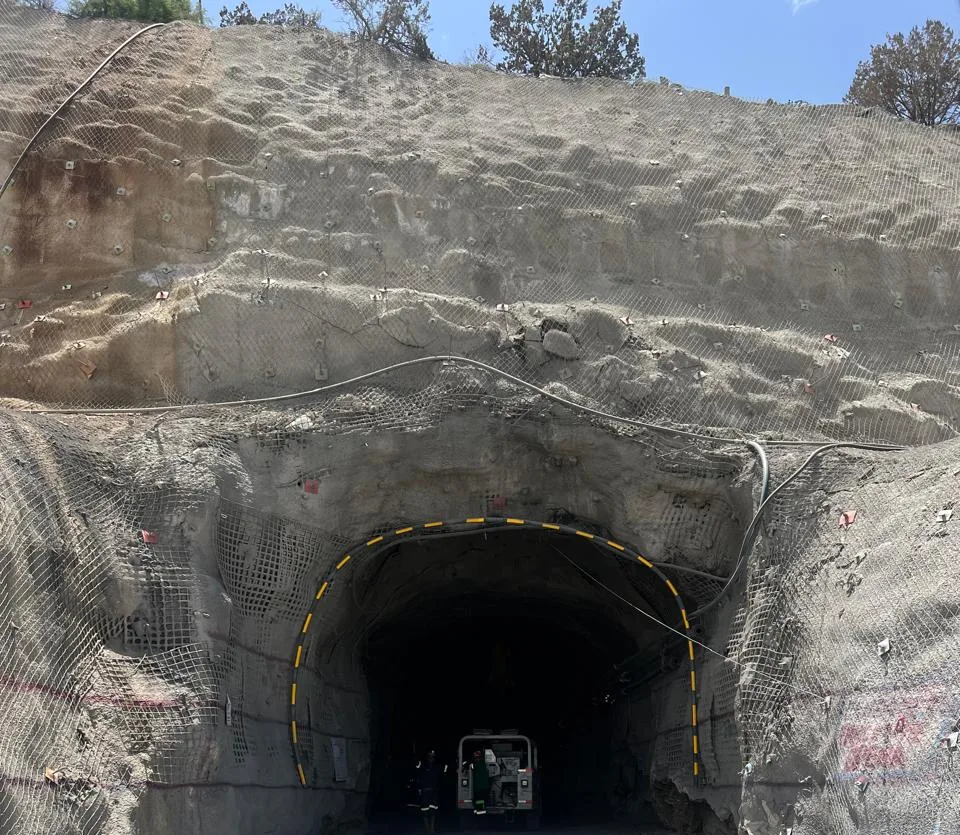

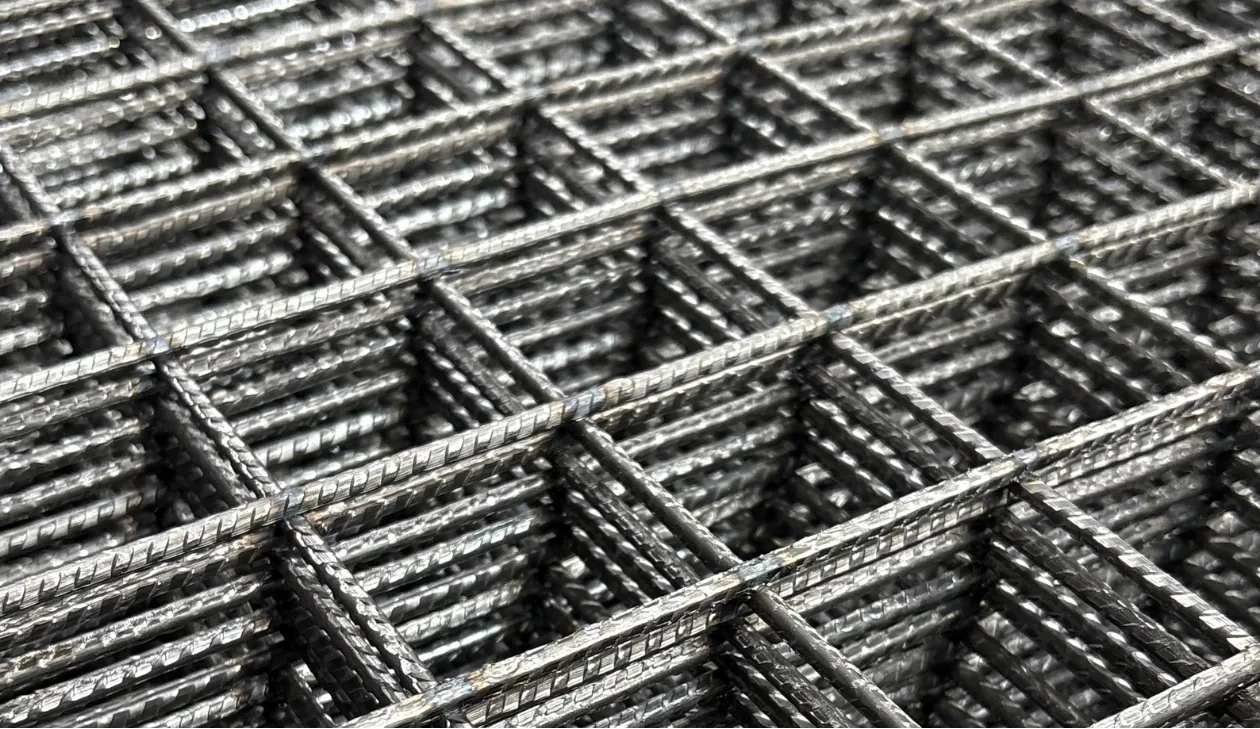

Malla Minera Electrosoldada

CONTROL DE ROCA · ALTA RESISTENCIA · VERSATILIDAD

Sistema de sostenimiento superficial diseñado para el control y contención de roca en minería subterránea y tunelería. Fabricada mediante la unión electrosoldada de alambres de acero de alta ductilidad, conformando una estructura uniforme y resistente que previene desprendimientos y estabiliza techos y paredes. Su diseño permite integrarse con pernos Split Set, Rebar y placas conformadas.

ESPECIFICACIONES TÉCNICAS

Aplicación	Techos, paredes, bóvedas y cruces subterráneos
Proceso de unión	Soldadura eléctrica por resistencia punto a punto
Compatibilidad	Pernos Split Set (33 y 39.5 mm), Rebar, Expansibles y Placas
Fabricación	Calibres y dimensiones de panel adaptados al requerimiento de mina

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 02 SOPORTE POR FRICCIÓN

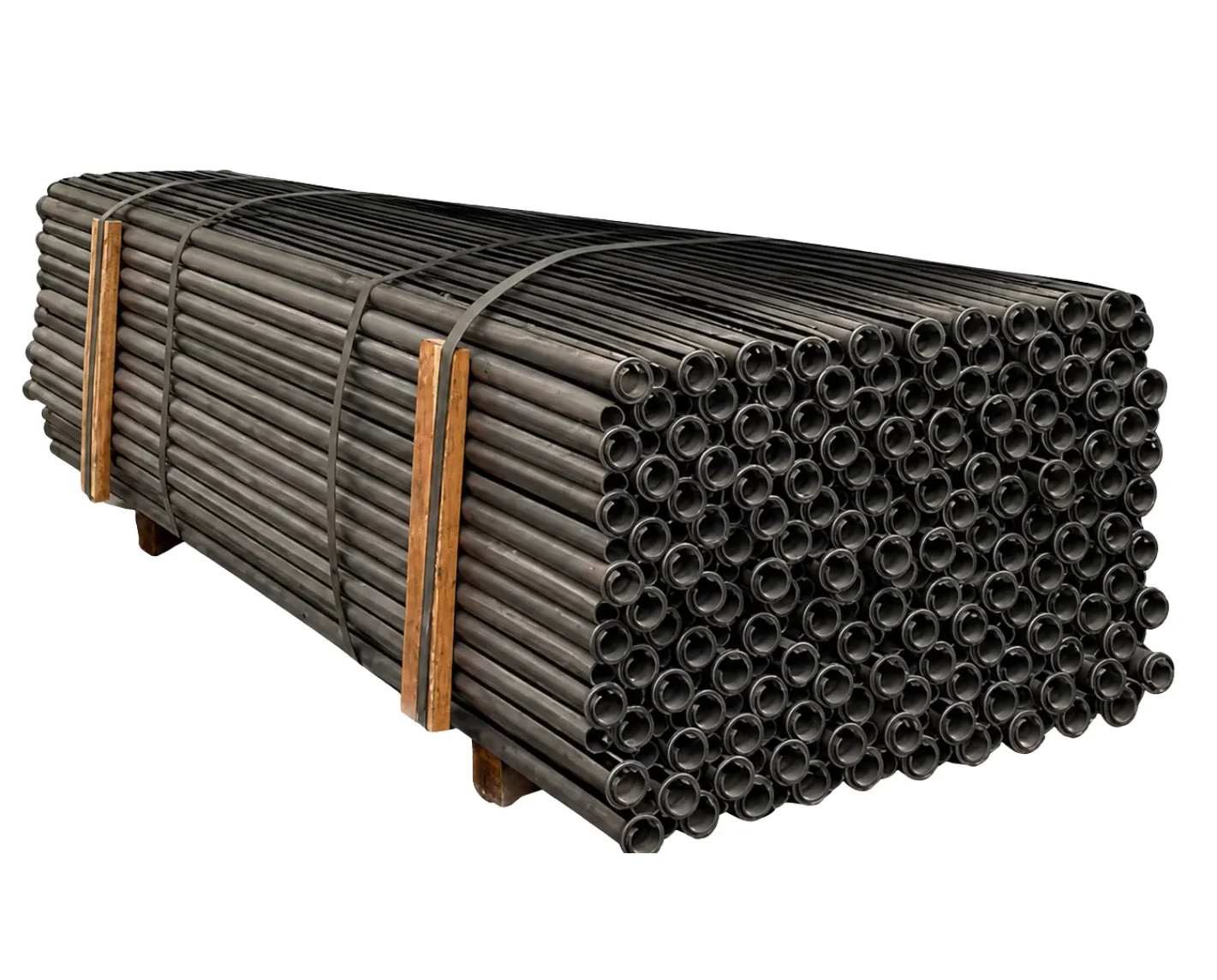

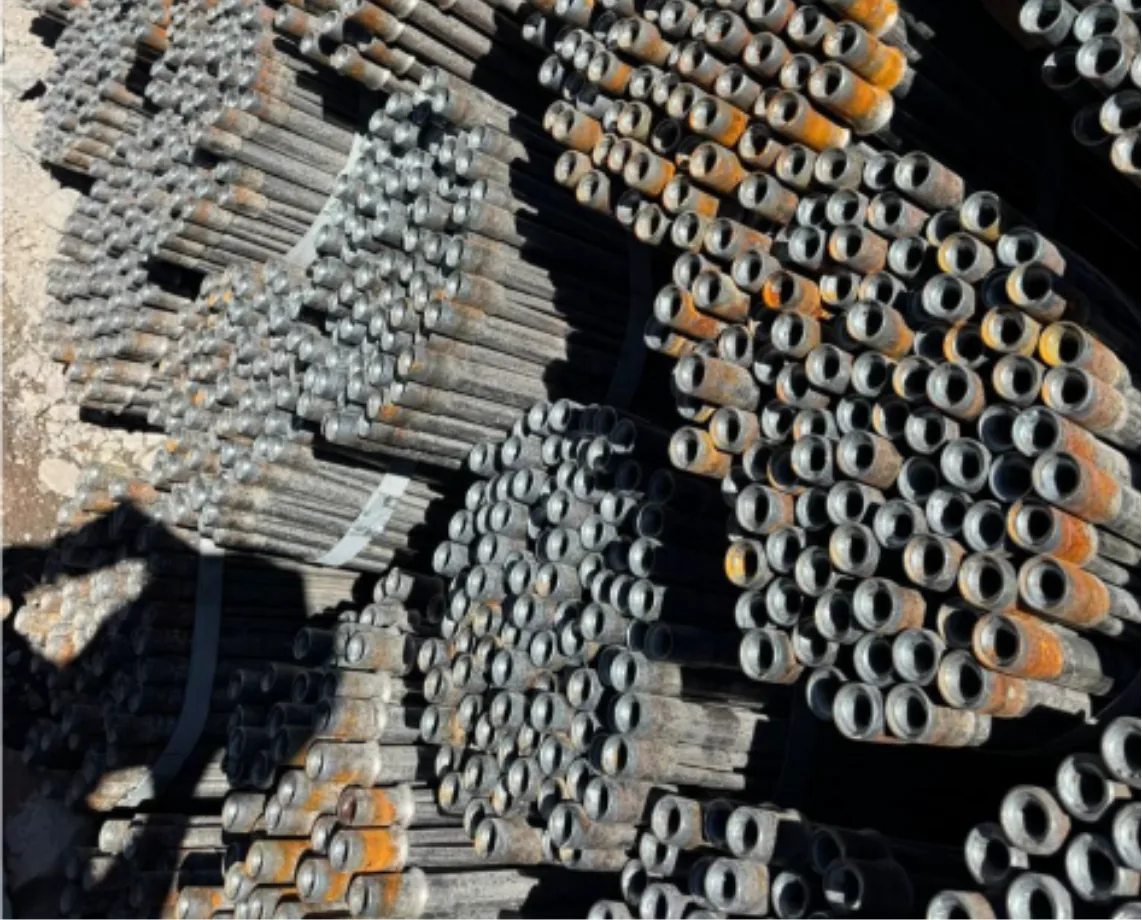

Anclas de Fricción Split Set

SOPORTE INMEDIATO · RÁPIDA INSTALACIÓN · CONFIABILIDAD

Sistema de sostenimiento por fricción diseñado para proporcionar soporte inmediato a la masa rocosa. Su cuerpo tubular ranurado de acero de alta ductilidad se introduce a presión dentro de un barreno de menor diámetro, generando contacto radial y fricción constante a lo largo de toda la longitud del perno. Es la solución preferida para ciclos rápidos de avance y sujeción de malla.

ESPECIFICACIONES TÉCNICAS

Diámetro exterior (D.E.)	33 mm y 39.5 mm
Largos de fabricación	1 pie hasta 10 pies (0.30 m a 3.00 m)
Mecanismo de soporte	Fricción radial activa contra las paredes del barreno
Accesorios requeridos	Placa de asiento tipo domo 6"x6" y zanco de empuje

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 03 ANCLAJE POR ADHERENCIA

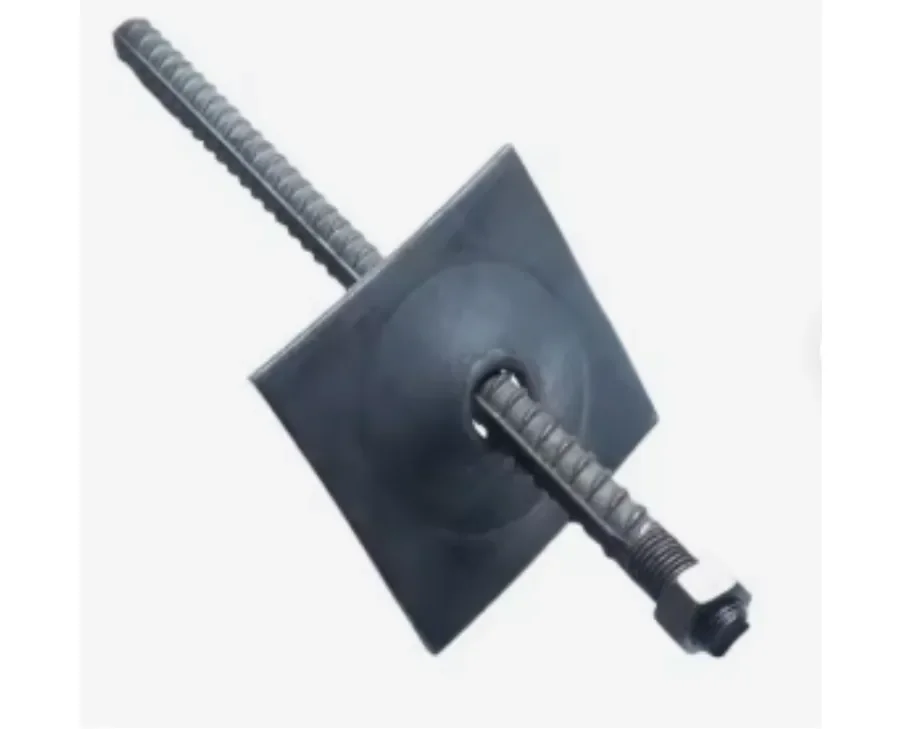

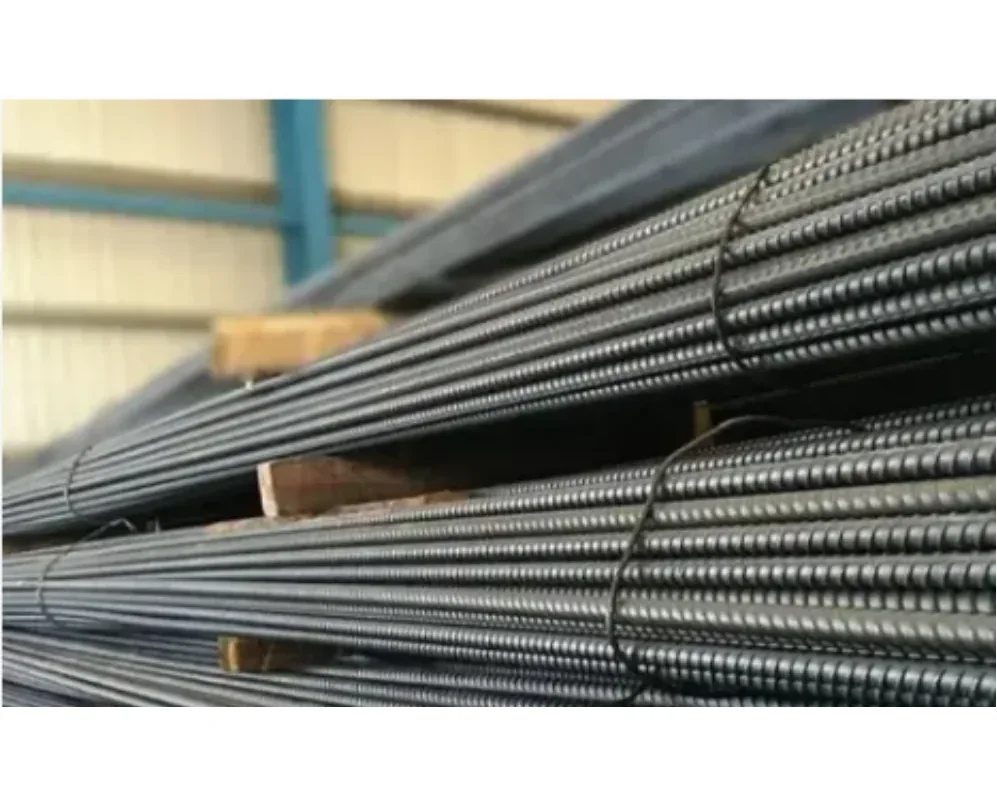

Anclas Rebar (Barra Corrugada)

ALTA RESISTENCIA · MÁXIMA ADHERENCIA · REFUERZO ESTRUCTURAL

Sistema de anclaje fabricado en barra de acero corrugado de alta resistencia, diseñado para reforzar la masa rocosa y proporcionar estabilidad prolongada alrededor de excavaciones subterráneas. Se fija mediante cartuchos de resina de fraguado rápido o agentes cementantes. Su geometría corrugada transfiere eficazmente las cargas de tracción y corte hacia la roca viva.

ESPECIFICACIONES TÉCNICAS

Diámetros de varilla	⅝ de pulgada (16 mm) y ¾ de pulgada (19 mm)
Sistema de fijación	Cartuchos de resina poliéster / mortero cementante
Terminación de cabezal	Roscado con tuerca hexagonal o cabezal forjado
Aplicación	Galerías principales, rampas, cruces de acarreo y túneles

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 04 EXPANSIÓN HIDRÁULICA

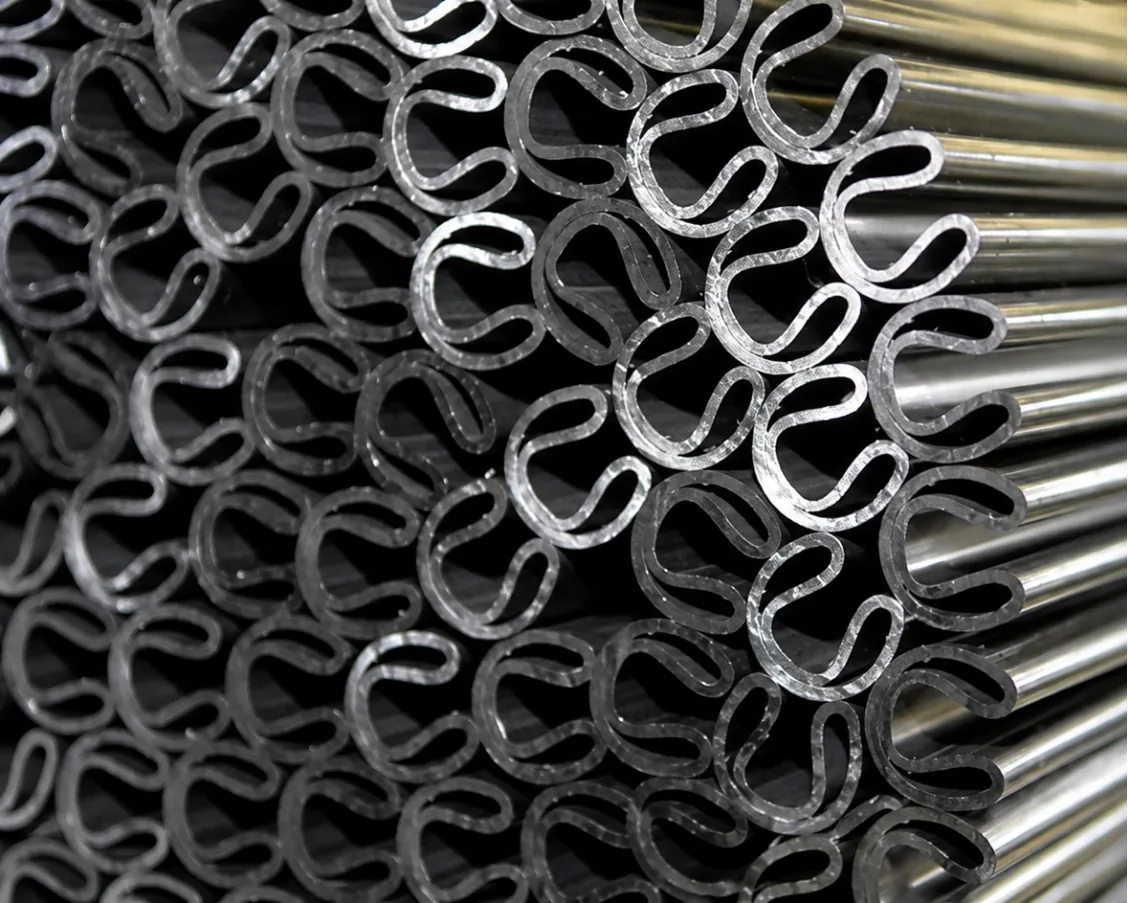

Anclas Expansibles Hidráulicas

EXPANSIÓN HIDRÁULICA · SOPORTE INMEDIATO · ADAPTABILIDAD

Sistema de sostenimiento diseñado para proporcionar anclaje inmediato mediante expansión hidráulica dentro del barreno. Su perfil tubular de acero se introduce en la perforación y posteriormente se expande mediante inyección de agua a alta presión, adaptándose a las irregularidades del barreno y generando contacto total con la masa rocosa a lo largo de todo el perno sin necesidad de agentes químicos.

ESPECIFICACIONES TÉCNICAS

Capacidades de carga	PM12 (12 toneladas), PM16 (16 toneladas) y PM24 (24 toneladas)
Longitudes disponibles	5, 6, 8 y 10 pies
Fluido de accionamiento	Agua a alta presión mediante bomba especializada
Tiempo de fraguado	Inmediato (soporte activo al momento de expandir)

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 05 REFUERZO RETICULADO

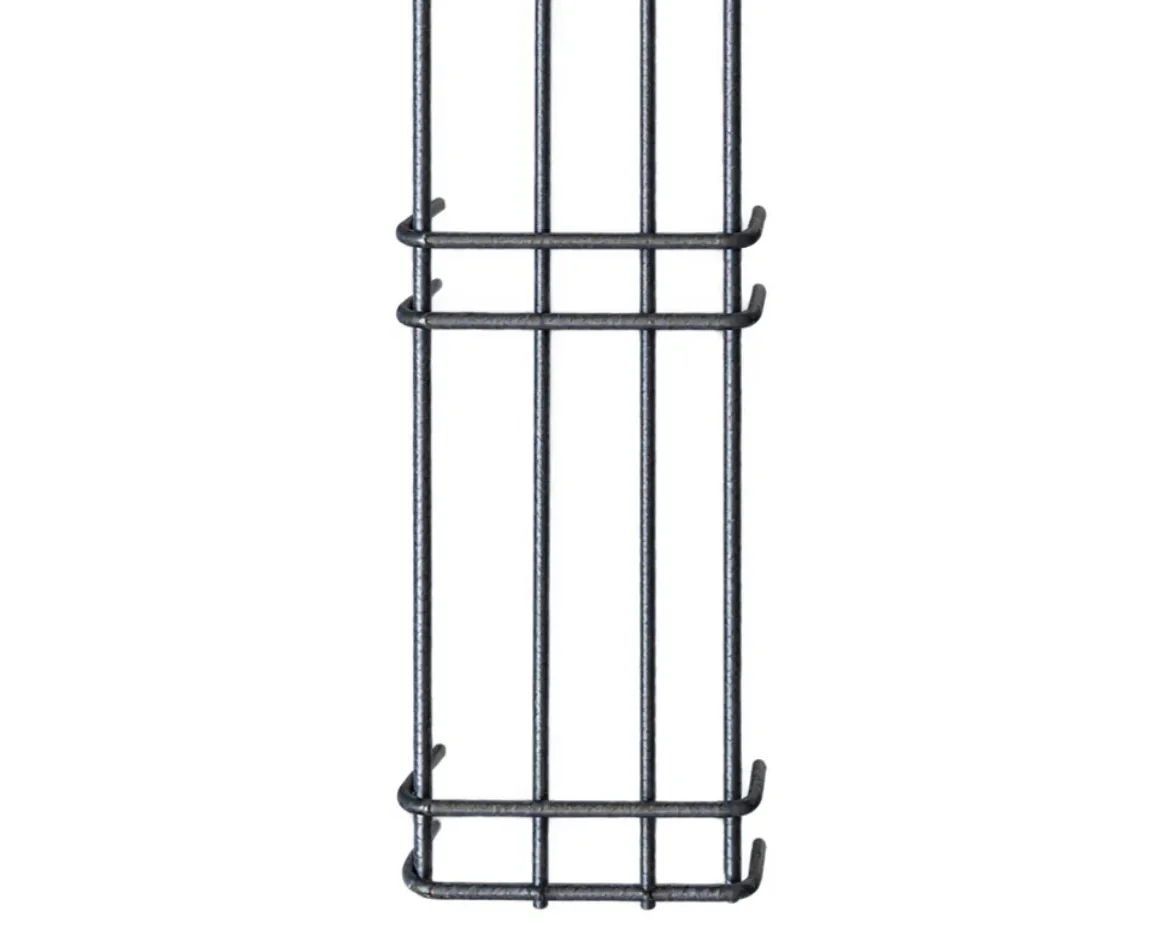

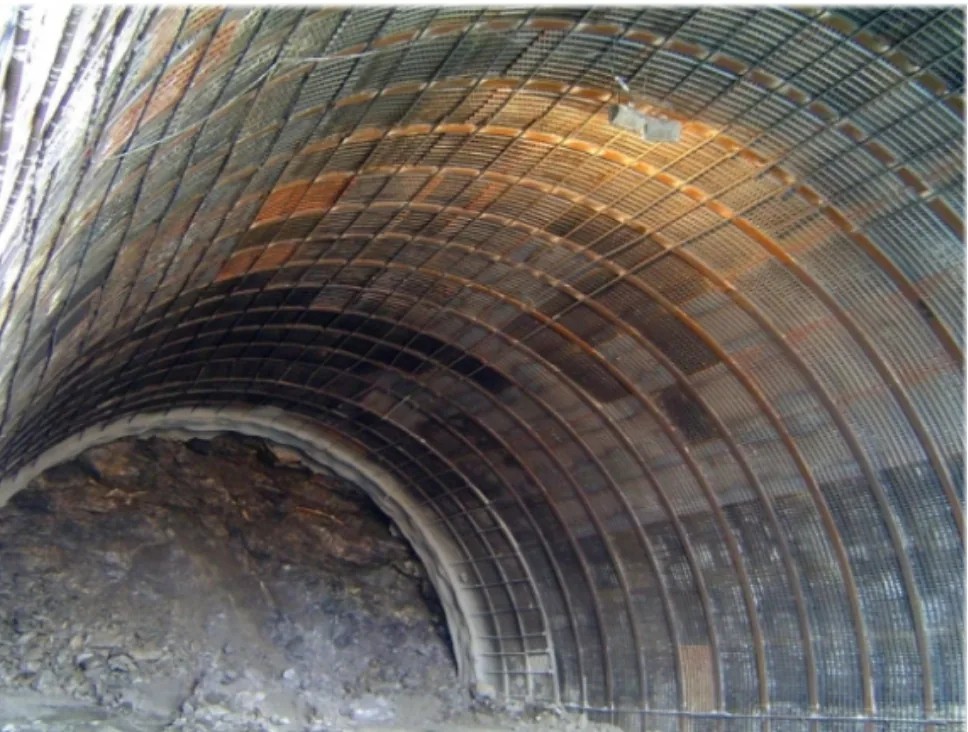

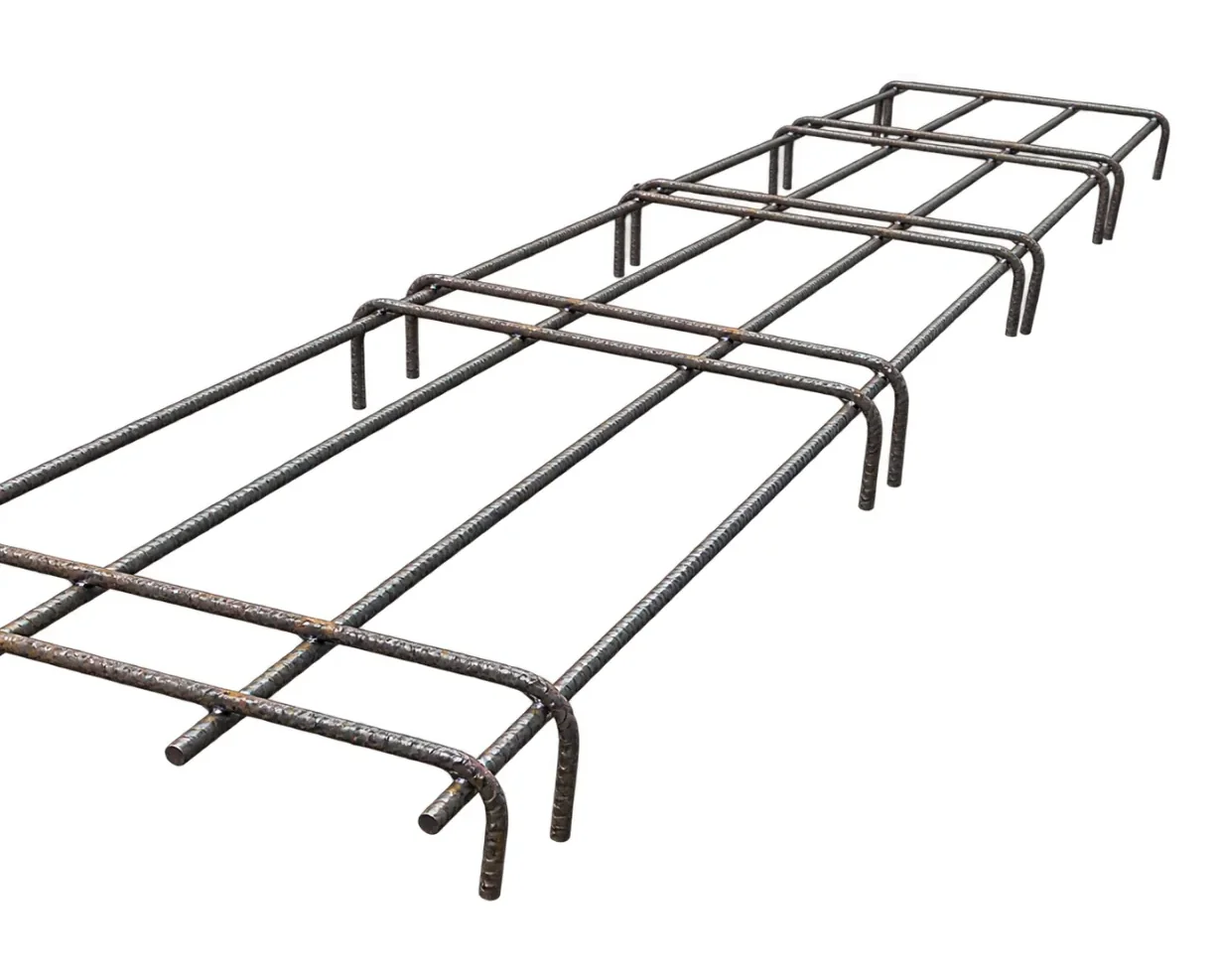

Marcos Ligeros de Varilla

LIGEREZA · FÁCIL INSTALACIÓN · FABRICACIÓN A MEDIDA

Elementos de acero fabricados para integrarse a soluciones de refuerzo y sostenimiento en aplicaciones mineras. Su configuración reticulada ligera facilita el transporte, maniobra e instalación en espacios subterráneos reducidos, permitiendo desarrollar soluciones adaptadas a las dimensiones y requerimientos particulares de cada proyecto.

ESPECIFICACIONES TÉCNICAS

Diámetros de varilla	⅜ de pulgada y ½ pulgada
Dimensiones de arco	De acuerdo con la petición y geometría del cliente
Configuración	Armadura electrosoldada con celosía triangular / cuadrada
Ventaja operativa	Manipulación manual ágil sin requerir grúa de montaje

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 06 SOPORTE PESADO

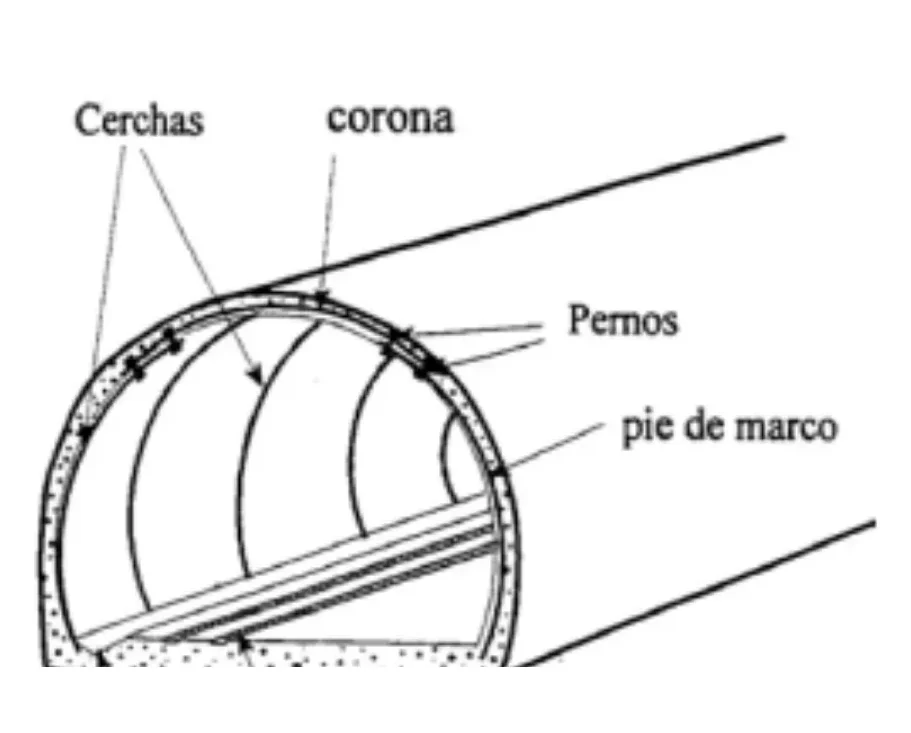

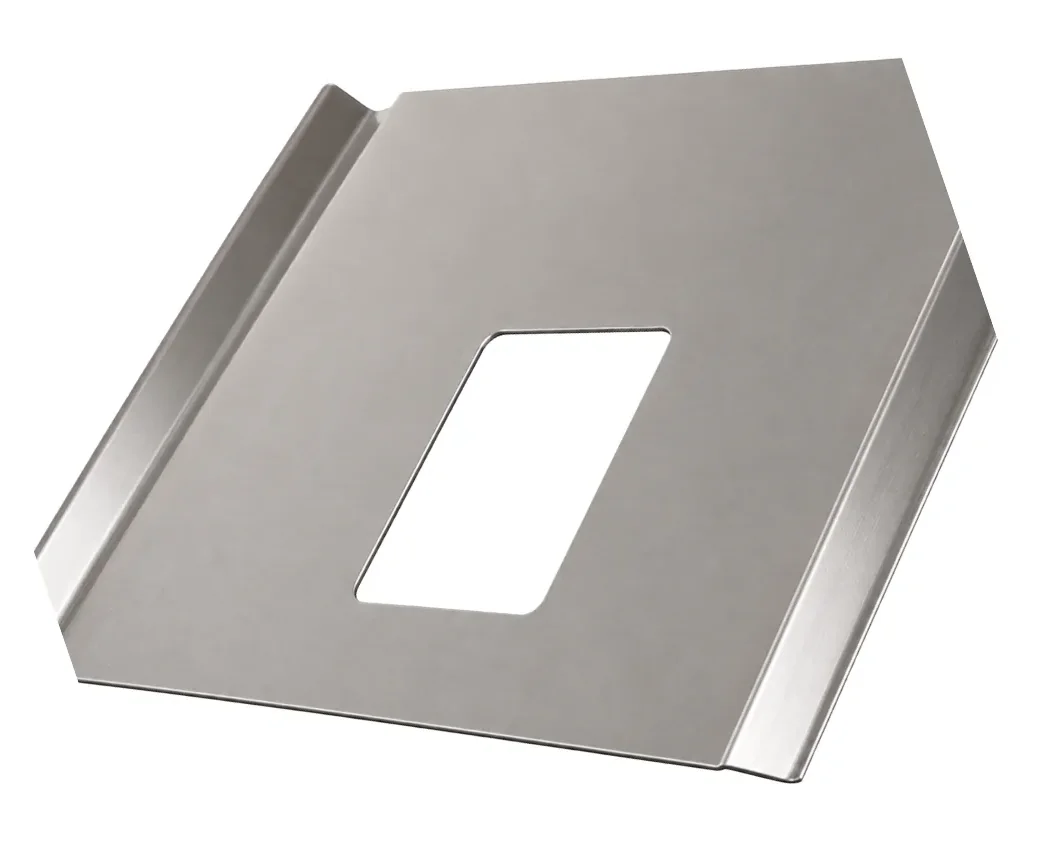

Cerchas Mineras Estructurales

ESTABILIDAD · MÁXIMA RESISTENCIA · DISEÑO A PROYECTO

Elementos estructurales pesados diseñados para formar parte de sistemas de sostenimiento pasivo y estabilización en excavaciones con macizo rocoso de baja calidad o fallas geológicas severas. Su configuración permite adaptarse a la sección transversal del túnel, distribuyendo las cargas de convergencia y garantizando la seguridad en la clave y los hastiales.

ESPECIFICACIONES TÉCNICAS

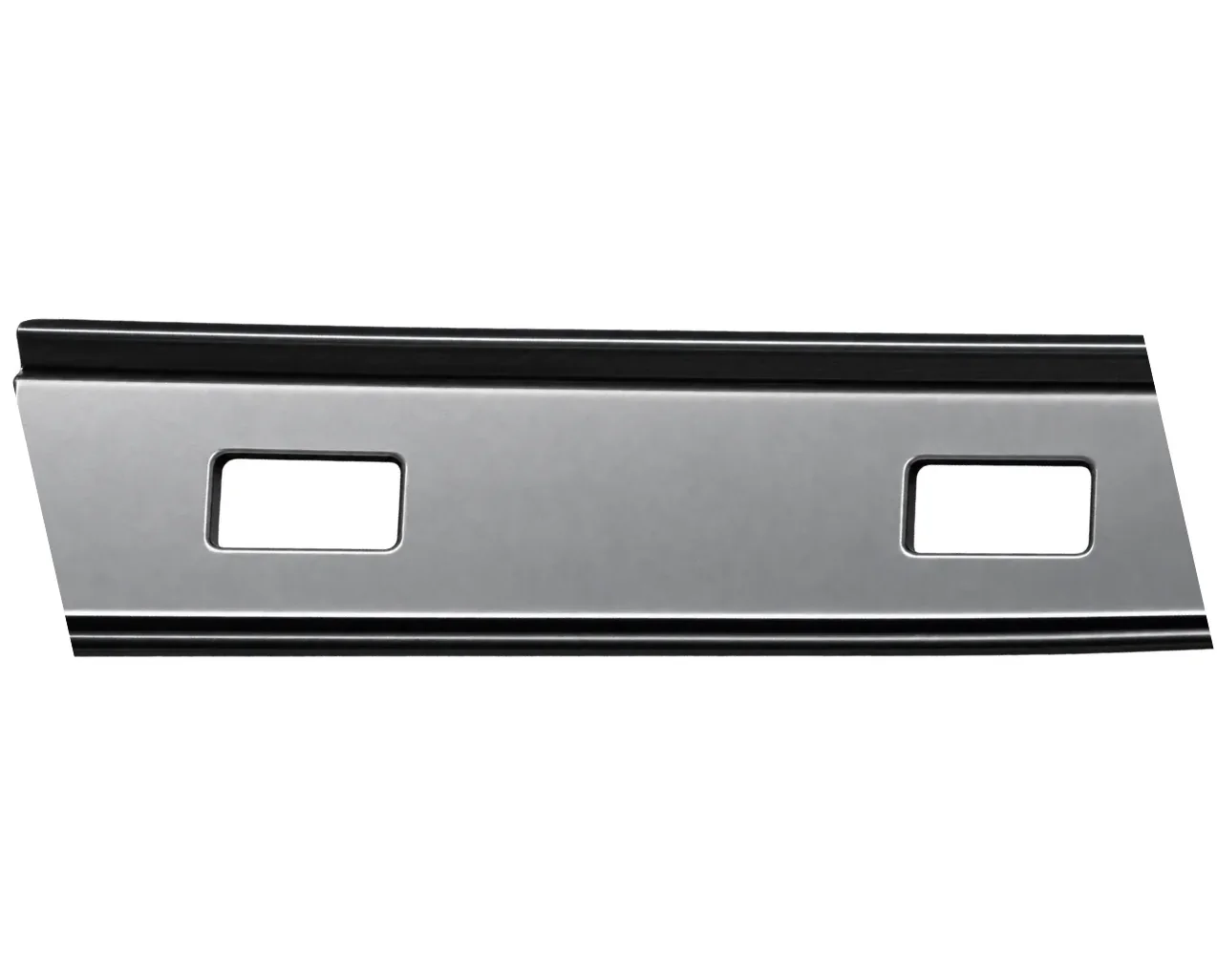

Componentes	Segmento de corona, postes laterales, pie de marco y placas de empalme
Medidas	Diseño y fabricación a la medida según la sección geométrica de la labor
Integración	Compatible con malla electrosoldada, concreto lanzado (shotcrete) y pernos
Aplicación crítica	Cruces de falla, portales de acceso, galerías de alta solicitación

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 07 ELEMENTO DE ASIENTO

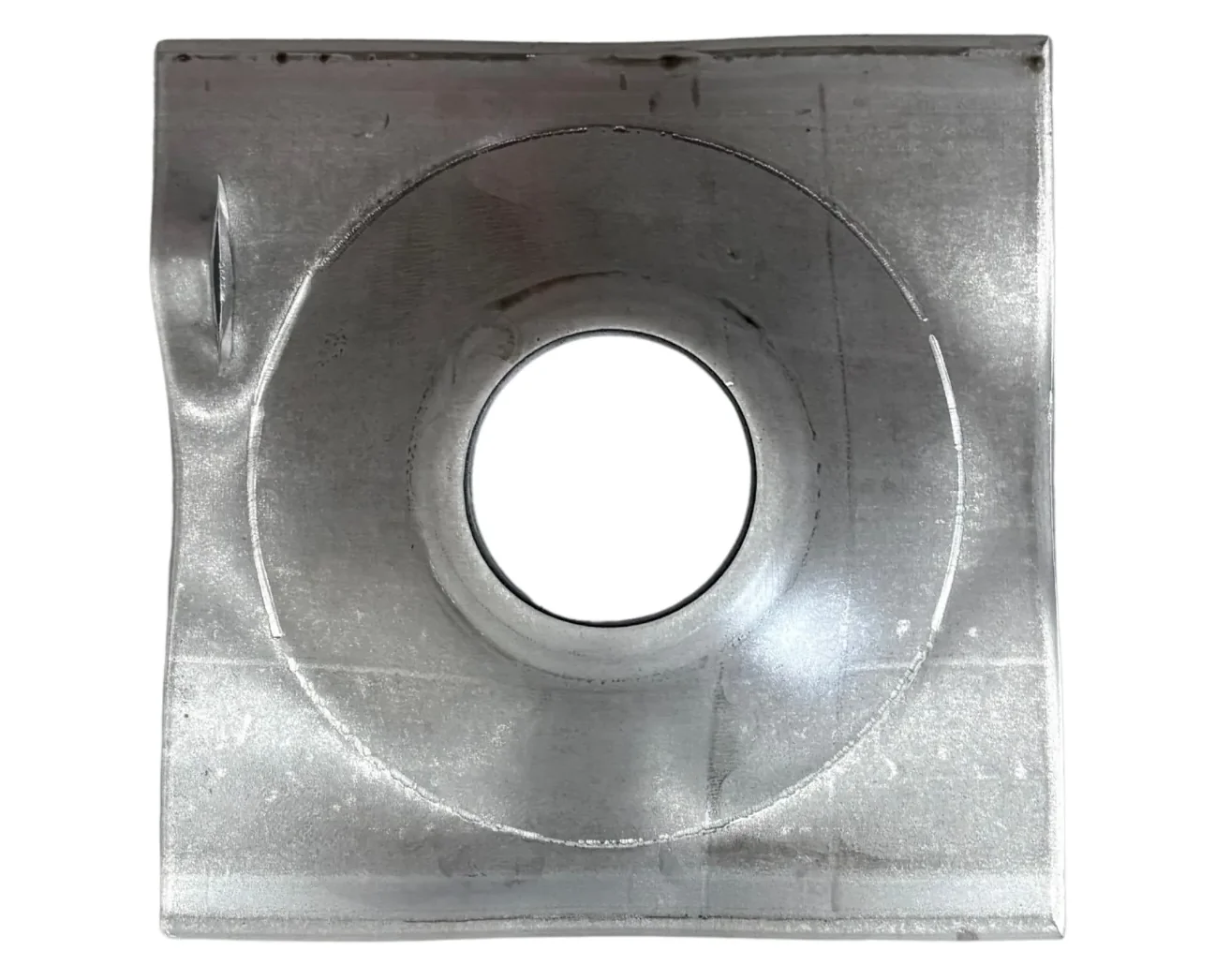

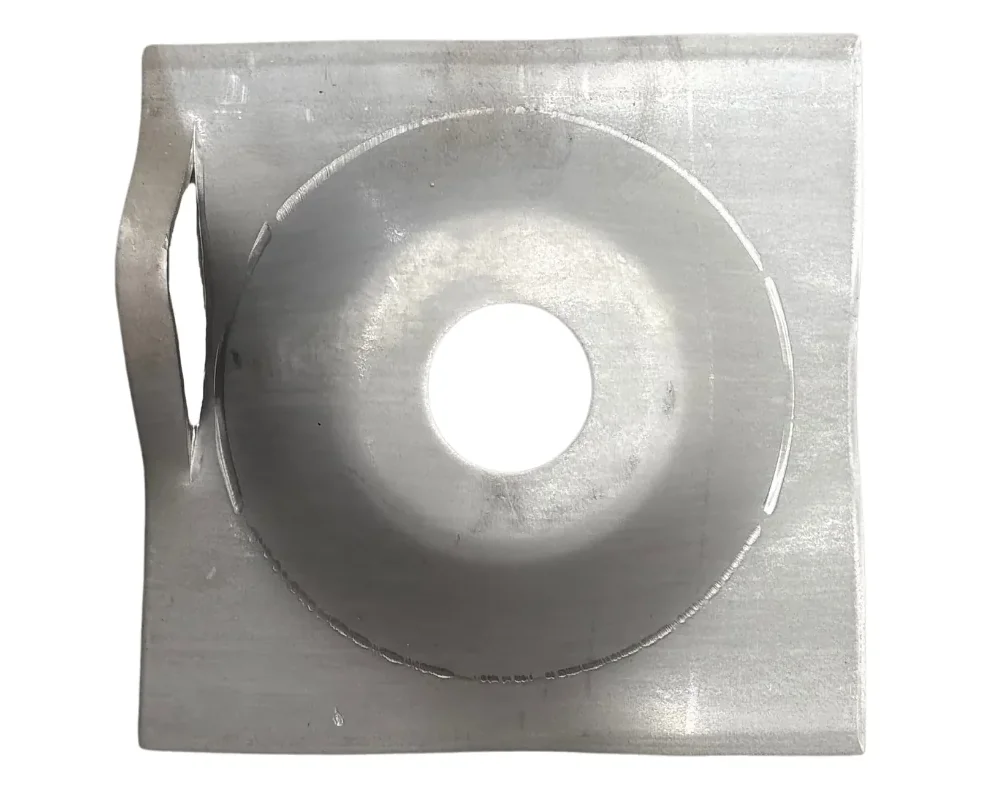

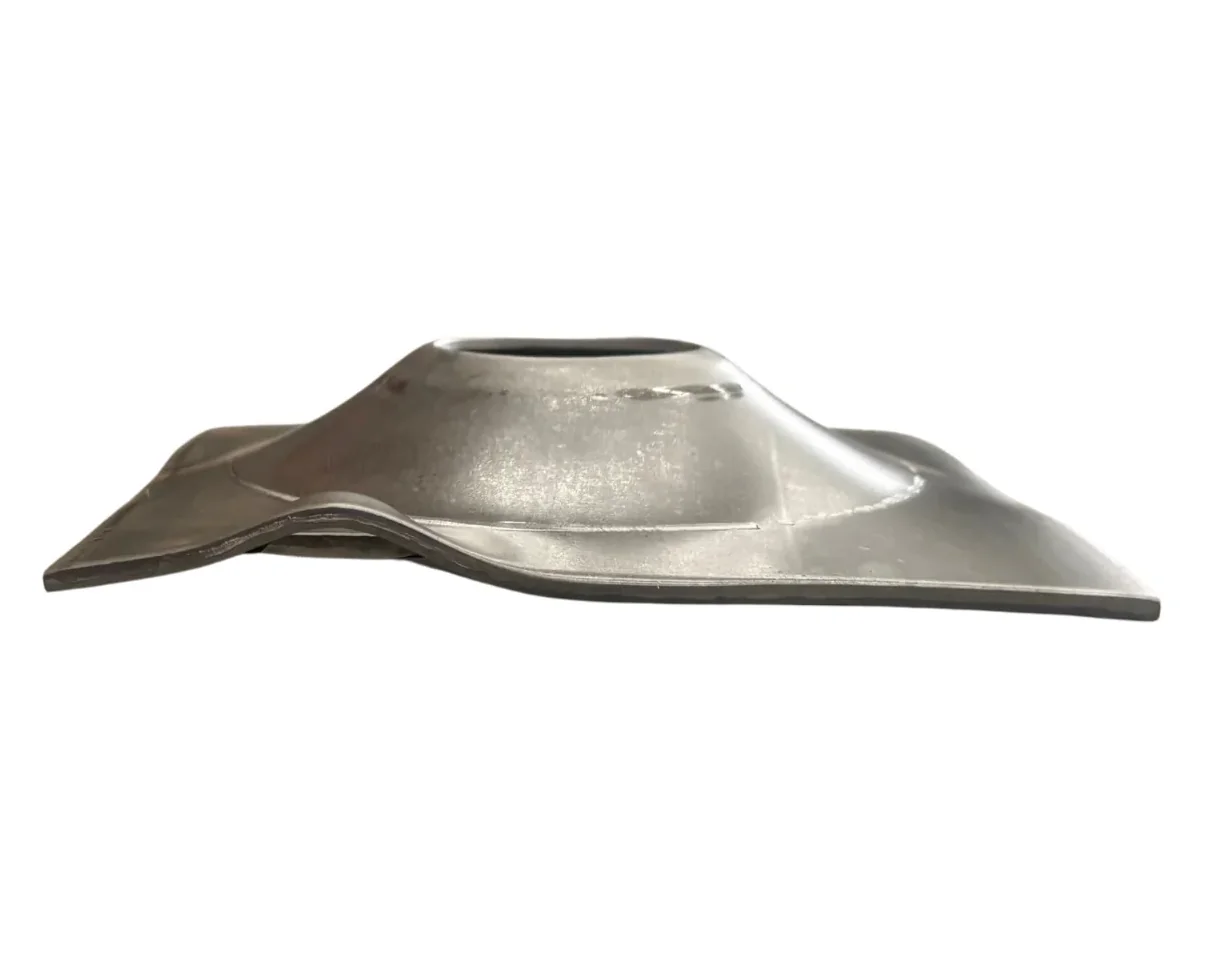

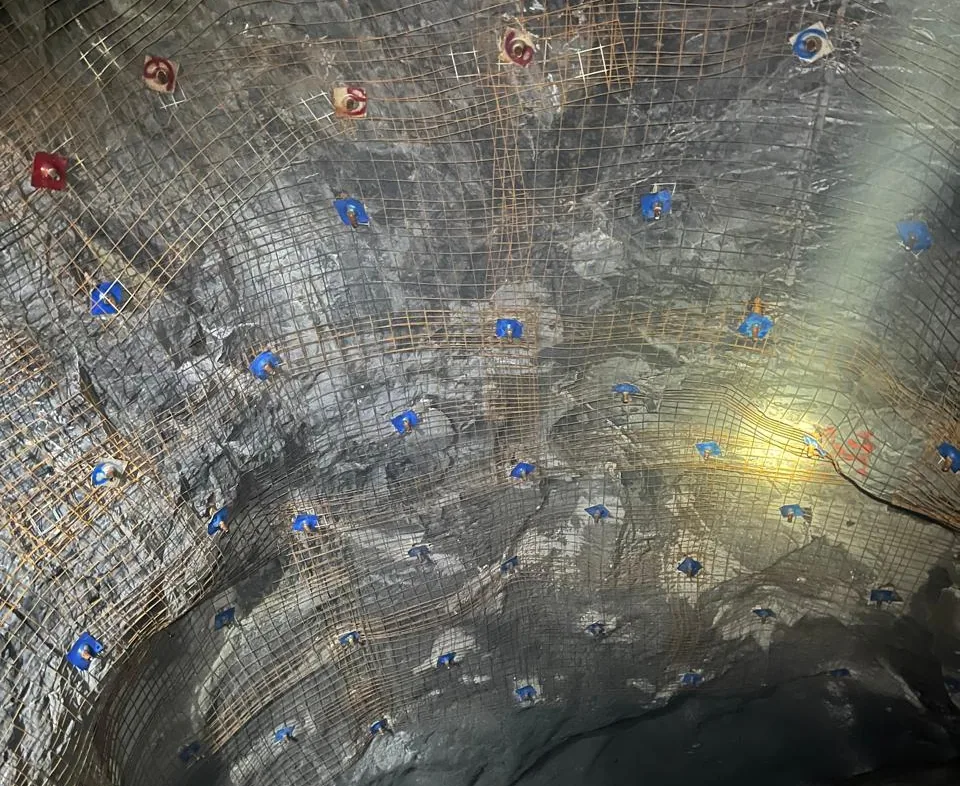

Placas para Anclas Split Set

DISTRIBUCIÓN DE CARGA · RIGIDEZ · SOPORTE EFECTIVO

Placa de soporte conformada en relieve domo para trabajar en conjunto con sistemas de anclaje por fricción Split Set. Su geometría distribuye uniformemente la fuerza de tracción del perno sobre la superficie de roca, proporcionando un apoyo firme y asegurando la sujeción de la malla minera. Cuenta con versiones con oreja/gancho para colgado de servicios y mangueras.

ESPECIFICACIONES TÉCNICAS

Dimensiones	6 x 6 pulgadas (150 x 150 mm)
Calibres disponibles	Calibre 8, Calibre 9 y Calibre 10
Geometría	Domo embutido con o sin pestaña de colgado auxiliar
Perforación central	Calibrada para paso de tubo Split Set de 33 mm o 39.5 mm

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 08 CONFINAMIENTO SUPERFICIAL

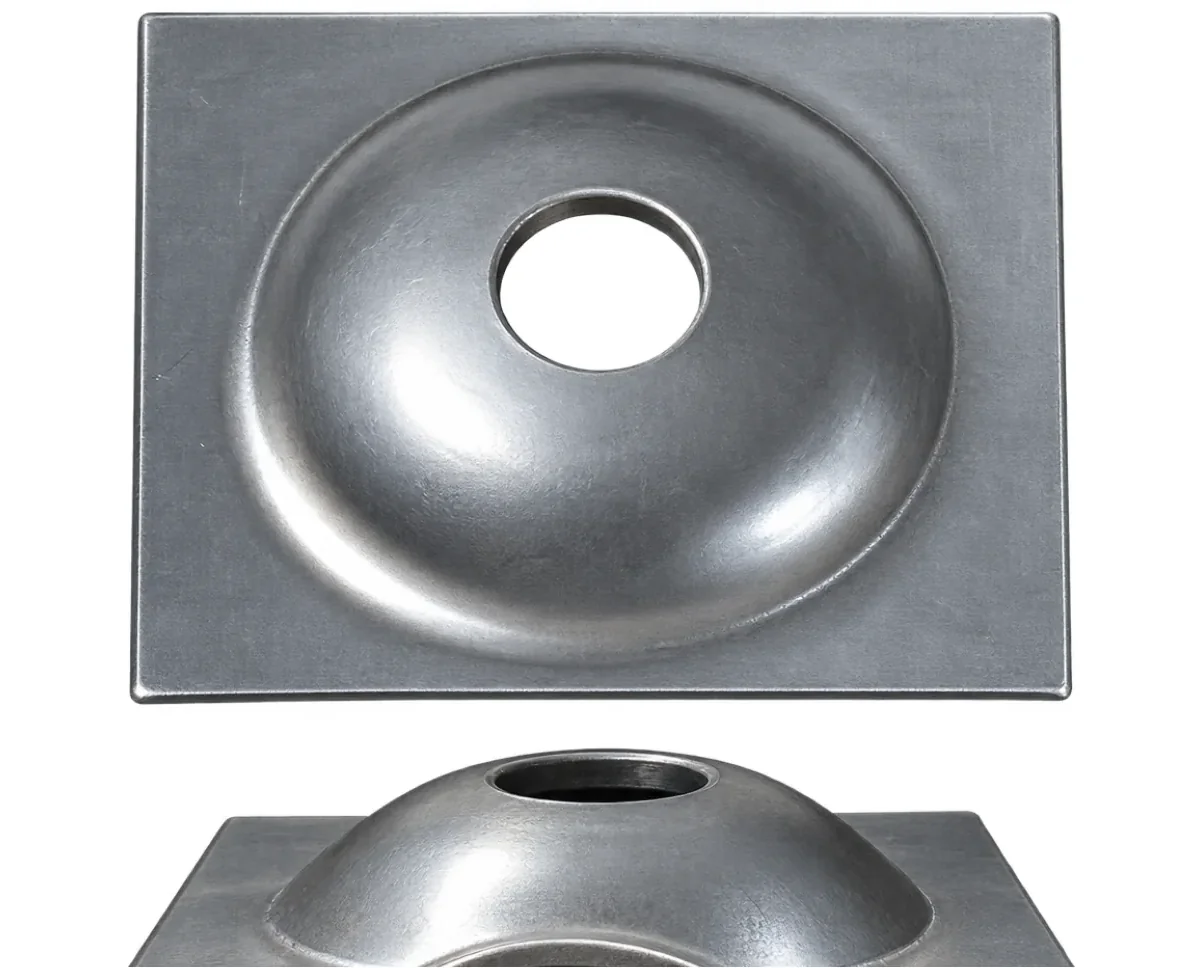

Placas Domo para Ancla Rebar

RESISTENCIA · TRANSFERENCIA DE CARGA · CONFINAMIENTO

Elemento de soporte diseñado para complementar sistemas de anclaje mediante barra corrugada Rebar. La placa proporciona una superficie de contacto de alta rigidez que permite transferir y distribuir las cargas del ancla hacia la roca, contribuyendo al confinamiento activo de la superficie y a la fijación firme de la malla electrosoldada.

ESPECIFICACIONES TÉCNICAS

Dimensiones	6 x 6 pulgadas (150 x 150 mm)
Calibres disponibles	Calibre 8 y Calibre 9
Geometría	Embutido domo de alta deformación plástica con barreno central
Compatibilidad	Barras Rebar de ⅝" y ¾" con tuerca y arandela esférica

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 09 APOYO HIDRÁULICO

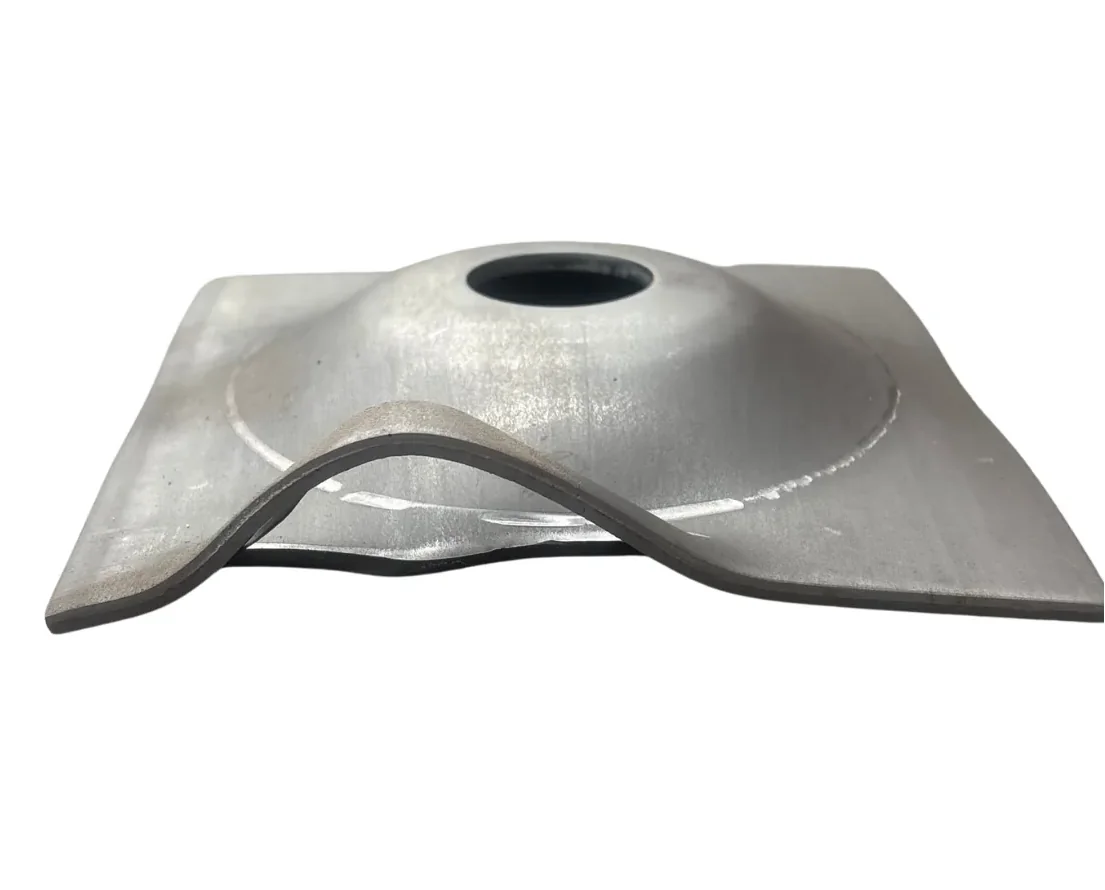

Placas para Ancla Expansible

APOYO ESTABILIZADOR · DISTRIBUCIÓN DE CARGA · COMPATIBILIDAD

Placa diseñada especialmente para complementar sistemas de anclaje expansible hidráulico, proporcionando una superficie de apoyo y transferencia de esfuerzos sobre la roca. Permite integrar el perno expansible con elementos de sostenimiento superficial y colabora activamente en la distribución de las tensiones perimetrales del barreno.

ESPECIFICACIONES TÉCNICAS

Dimensiones	6 x 6 pulgadas
Calibres disponibles	Calibre 8 y Calibre 9
Compatibilidad	Anclas expansibles PM12, PM16 y PM24
Conformado	Embutido perimetral con puente de refuerzo y paso central

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 10 SOPORTE PROFUNDO

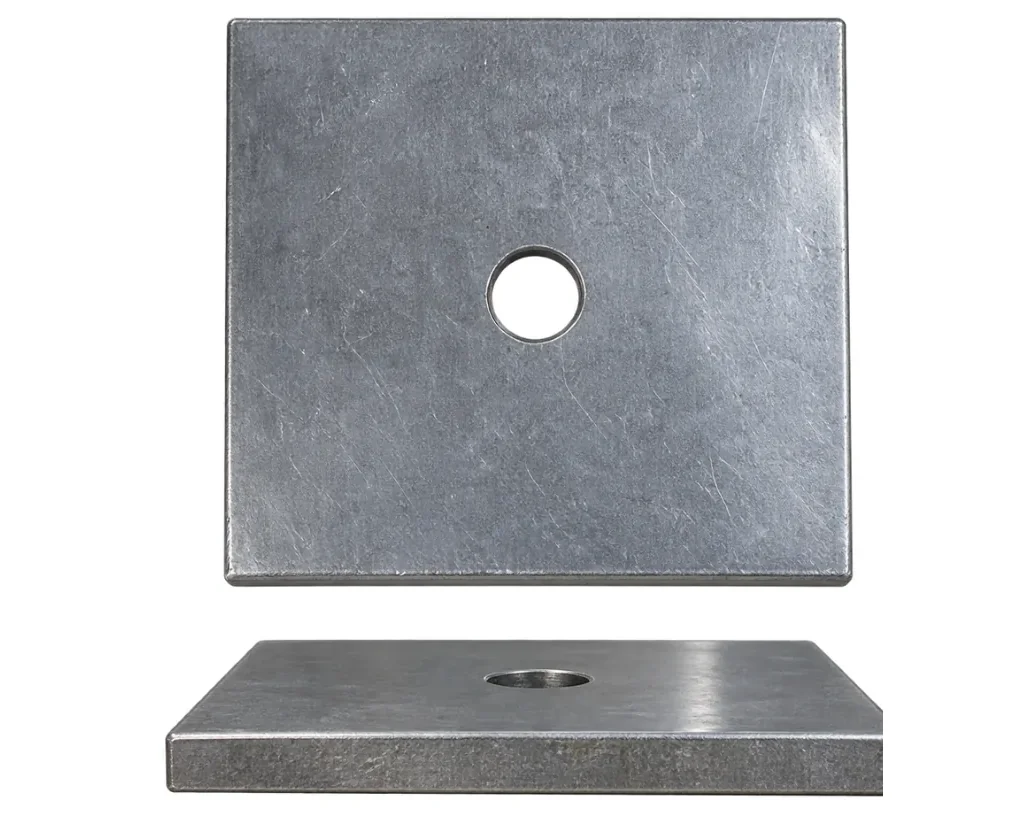

Placas para Ancla de Cable

ALTA CAPACIDAD · DISTRIBUCIÓN MASIVA · SOPORTE PROFUNDO

Elemento de soporte desarrollado para sistemas de sostenimiento mediante anclas de cable (cable bolting). Su diseño en placa de acero estructural plano de alto espesor proporciona una superficie de apoyo indeformable para transferir y distribuir los esfuerzos masivos generados por sistemas de anclaje de gran longitud en cámaras de gran sección.

ESPECIFICACIONES TÉCNICAS

Dimensiones de placa	8 x 8 pulgadas (200 x 200 mm)
Espesores de placa	½ pulgada (12.7 mm) y ¾ de pulgada (19.0 mm)
Material	Acero estructural de alta tenacidad
Aplicación	Anclajes profundos de cable en intersecciones, rebajes y cámaras

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 11 PERFIL NERVADO

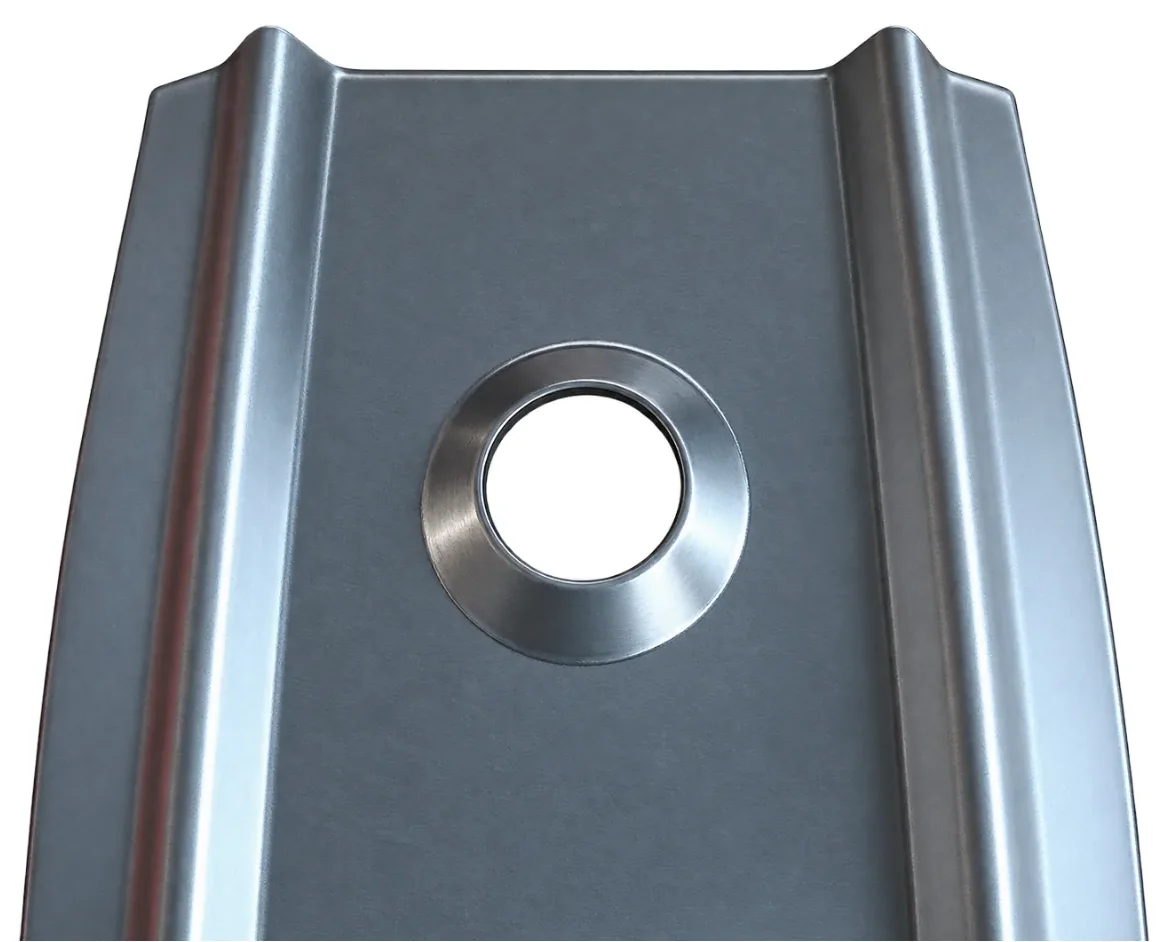

Placa Mariposa

RIGIDEZ NERVADA · ADAPTABILIDAD · DISTRIBUCIÓN DE ESFUERZOS

Placas conformadas con nervaduras longitudinales embutidas para sistemas de anclaje en superficies rocosas altamente irregulares. Su geometría proporciona una elevada rigidez a flexión y gran capacidad de adaptación, optimizando la distribución de esfuerzos alrededor del punto de anclaje y permitiendo sujetar malla con máxima firmeza.

ESPECIFICACIONES TÉCNICAS

Tipo de placa	Placa Mariposa nervada de alta rigidez para roca rugosa
Configuración de nervios	Nervaduras embutidas que multiplican el momento de inercia y resistencia
Material	Acero estructural calibrado de alta resistencia al aplastamiento
Aplicación	Sostenimiento en macizos rocosos fracturados y anclaje de mallas

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 12 HERRAMENTAL DE INSTALACIÓN

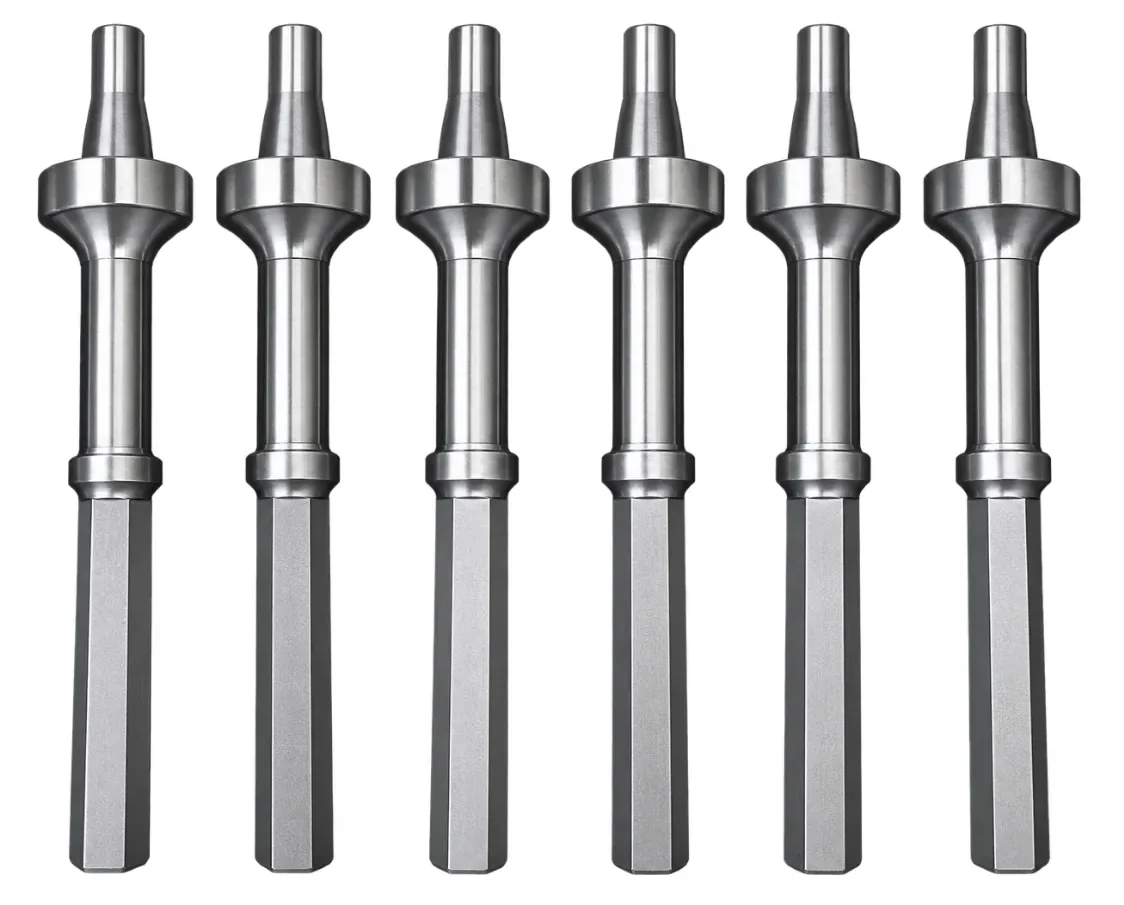

Zancos para Split Set

FUNCIONALIDAD · RESISTENCIA MECÁNICA · INTEGRACIÓN

Accesorio de acero de alta resistencia fabricado para integrarse a perforadoras neumáticas o equipos de barrenación mecanizada (Jumbo) e introducir el perno Split Set con percusión dentro del barreno. Su maquinado preciso garantiza la adecuada transmisión de la energía de empuje e impacto sin deteriorar la cabeza del ancla.

ESPECIFICACIONES TÉCNICAS

Material	Acero bonificado de alta tenacidad tratado térmicamente
Compatibilidad	Split Set de 33 mm y 39.5 mm
Fabricación a medida	Geometría de culata adaptada a cada marca y modelo de perforadora
Información adicional	AÚN SIN INFO DE TOLERANCIAS ESPECÍFICAS Se fabrican bajo plano o muestra física del cliente

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp

ITEM 13 CONTROL DE CALIDAD & ENSAYOS

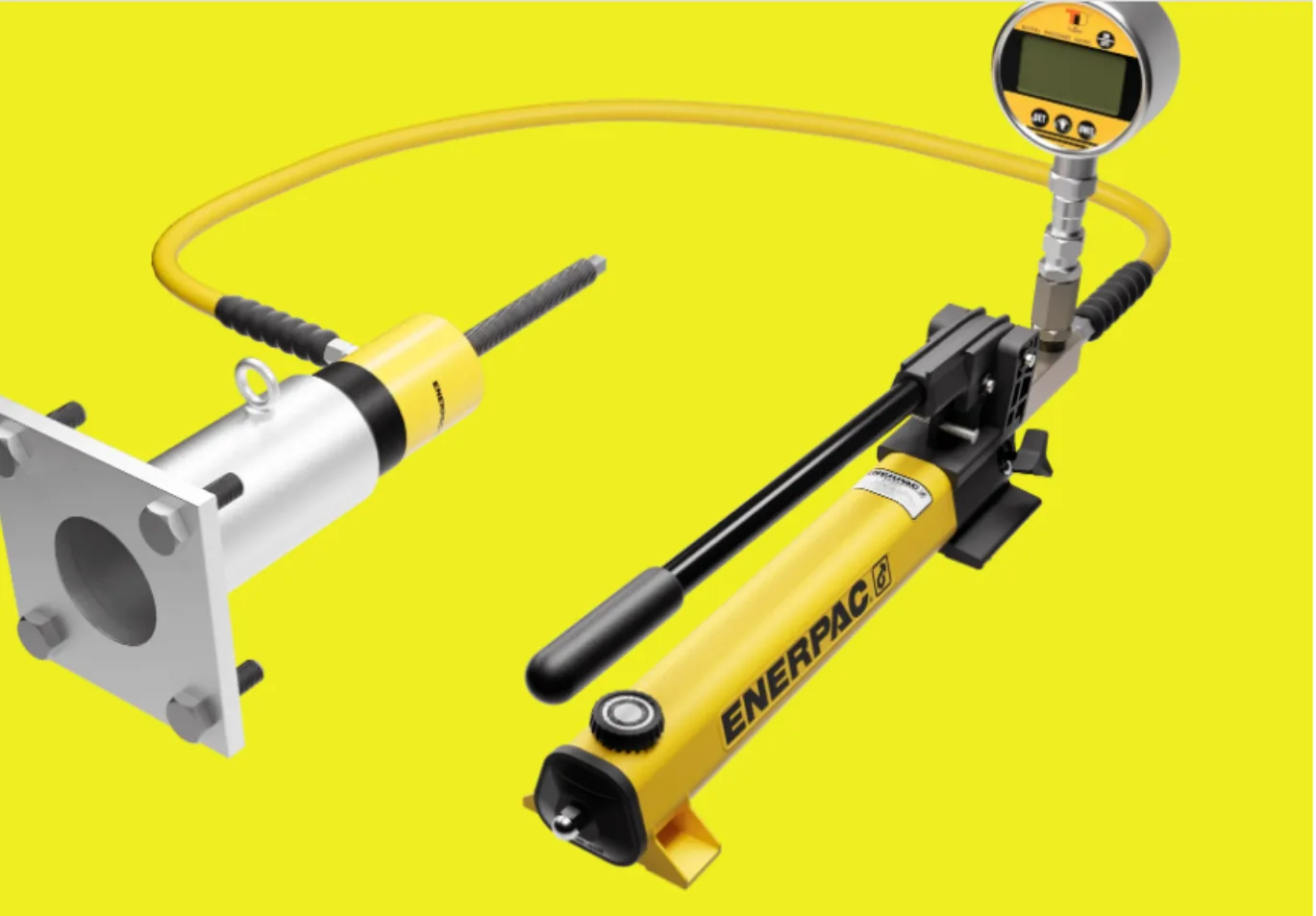

Equipos Portátiles para Pull-Test

SEGURIDAD · CERTIFICACIÓN EN SITIO · CONTROL DE CALIDAD

Equipos hidráulicos portátiles para efectuar pruebas de resistencia a la tracción de los pernos directamente en la labor subterránea donde se están ejecutando. Son utilizados para ensayos destructivos y no destructivos. Intercambiando el cabezal de agarre, se adaptan a pernos Split Set, Rebar corrugados, anclas expansibles y cables, certificando la fijación real ante las exigencias geomecánicas.

ESPECIFICACIONES TÉCNICAS

Componentes del kit	Cilindro hidráulico hueco de tracción, bomba portátil y manguera de alta presión
Sistema de medición	Manómetro digital calibrado de lectura directa en toneladas / bar
Cabezales intercambiables	Adaptadores para Split Set (33 y 39.5 mm), Rebar (⅝" y ¾"), expansibles y cables
Servicio asociado	Capacitación operativa en mina y protocolos de certificación de tracción

DESCARGAR FICHA TÉCNICA (PDF) Cotizar por WhatsApp
